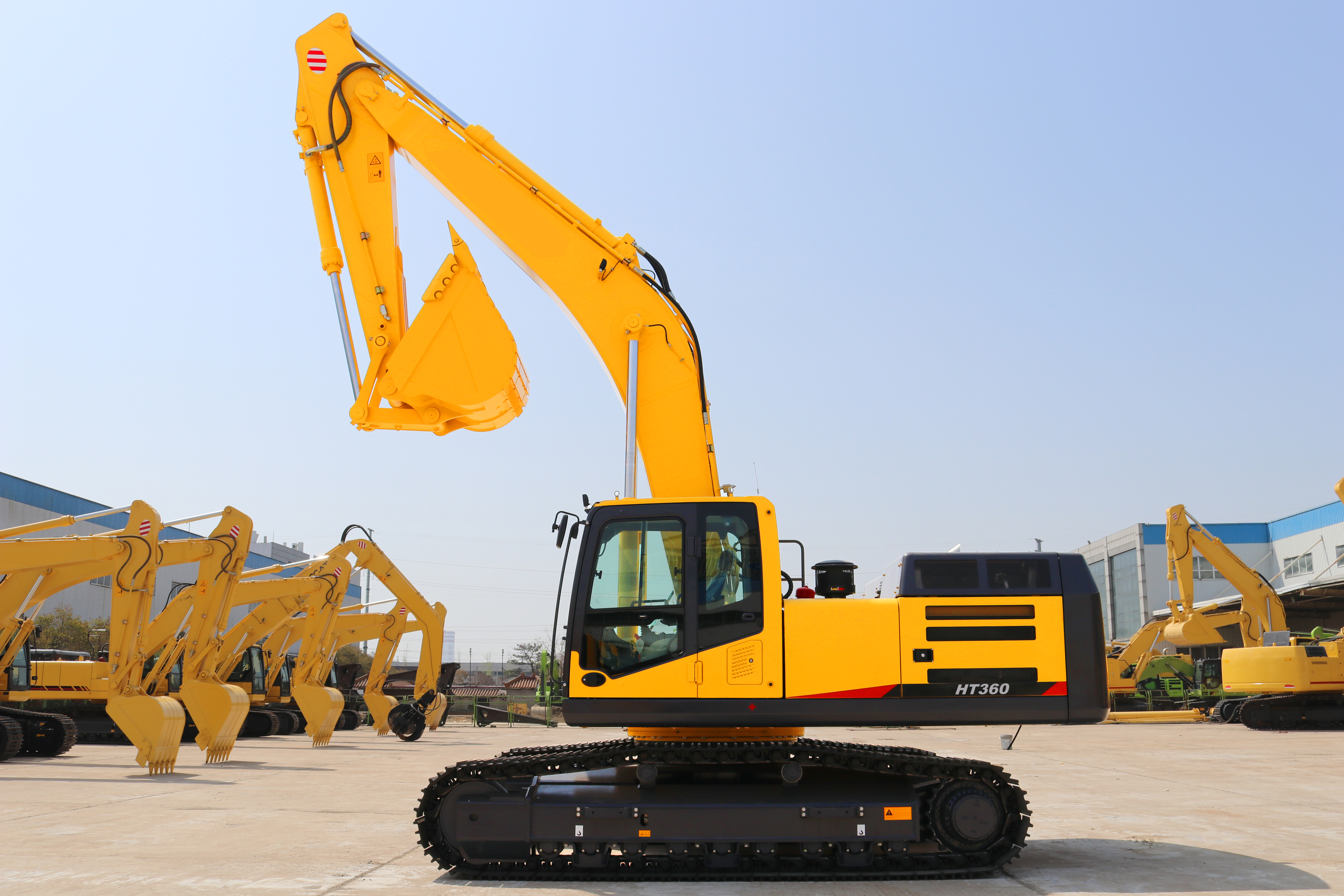

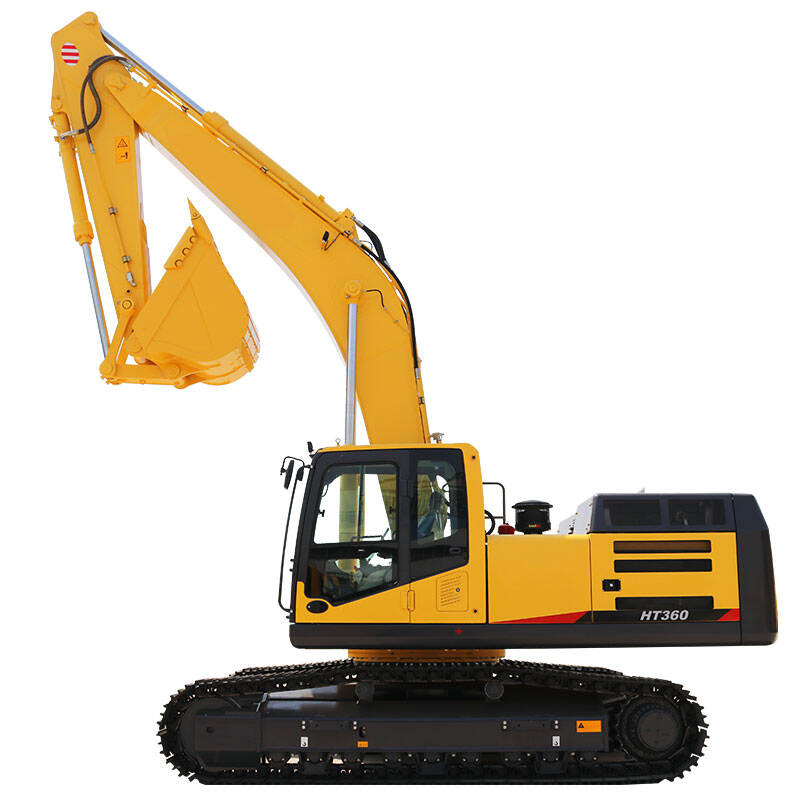

Das HT360-Gerät hat ein Gesamtgewicht von 36 Tonnen und Abmessungen, die auf ein optimales Gleichgewicht zwischen Betriebssicherheit und Stabilität ausgelegt sind: Gesamtlänge 11.187 mm, Gesamtbreite 3.190 mm, Kabenhöhe 3.165 mm, Mindestbodenfreiheit 498 mm und Heckdrehradius 3.525 mm, wodurch es sich an unterschiedlichste, komplexe Arbeitsumgebungen anpassen lässt.

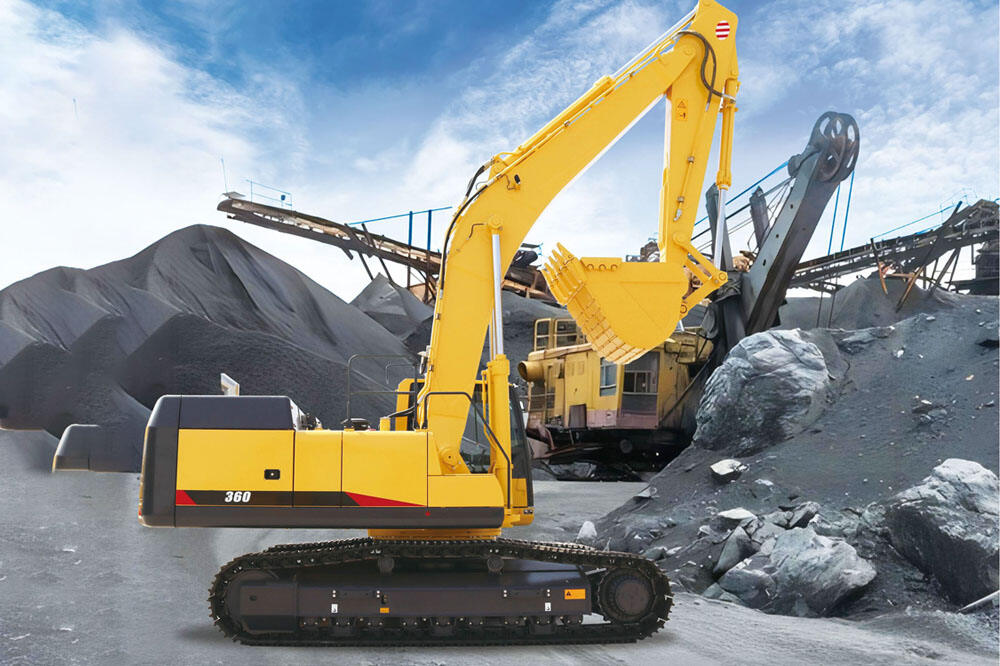

Einsatz im Bergbau und in Steinbrüchen:
In der Lage, die Gewinnung, Abraumabfuhr und Beladung von Mineralien wie Kohle und Kalkstein effizient durchzuführen. Verfügt über eine robuste Konstruktion, die hohen Belastungen standhält und sich an die rauen Bedingungen im Bergbausektor anpasst.
Großanlagenprojekte:
Geeignet für die Aushubarbeiten an Straßenunterbauten, die Vorbereitung von Eisenbahntunnelportalen und die Fundamentaushubarbeiten bei großen Brücken mit einer maximalen Grabtiefe von 7370 mm, um die Anforderungen an Tiefbaueinsätze zu erfüllen. Kann ebenfalls umfangreiche Erdbewegungen und Geländeplanierungen in neuen Stadtentwicklungsprojekten übernehmen.
Hafen- und Wasserstraßenoperationen:
An Hafenterminals kann es Massengutumschlags- und Freimachungsarbeiten übernehmen; bei wasserwirtschaftlichen Projekten kann es schwere Arbeiten wie Flussbaggerung und -entschlammen, Staudamm- und Dammverstärkungen sowie den Aushub großer Bewässerungskanäle durchführen.
Abbruch- und Zerkleinerungsarbeiten:
Wenn mit Aufsätzen wie einem Brecherhammer ausgestattet, kann es Hochleistungsarbeiten wie den Abriss großer Gebäude, das Zerbrechen von Fels und das Entfernen von Betonpfahlköpfen durchführen, wodurch die Bauleistung erheblich gesteigert und die Projektlaufzeiten verkürzt werden.
|
Modell |
HT360 |
|
Gesamtgewicht |
36T |
|
Streckenanbaulänge |
4030mm |
|
Schaufelvolumen |
1,6–1,8 m³ |
|
Gleislänge |
4945 mm |
|
Motor Modell |
Cummins QSC8.9 |
|
Schienenspur |
2590mm |
|
Nennleistung |
242 kW/2000 min⁻¹ |
|
Spurweite |
3190mm |
|
Tankvolumen |
650L |
|
Bodenplattenbreite |
600mm |
|
Schrittgeschwindigkeit |
6,2/4 km/h |
|
Schwenkgeschwindigkeit |
8,2 min⁻¹ |
|
Abstand vom Drehmittelpunkt zum hinteren Ende |
3525 mm |
|
Kletterfähigkeit |
35° |
|
Zahnprofildicke der Laufrolle |
30mm |
|
Eimergrabekraft |
245kn |
|
Gegengewichtshöhe |
2627mm |
|
Armgräberkraft |
185kN |
|
Max. Grabtiefe des Planierschildes |
200mm |
|
Berührungslänge beim Transport |
5875mm |
|
Bodendruck |
70,8kPa |
|
Arm Länge |
3185mm |
|
Traktion |
247,8kN |
|
Auslegerlänge |
6470mm |
|
Modell der Hydraulikpumpe |
K5V160DT |
|
Max. Aushebehöhe |
10200mm |
|
Max. Durchflussrate |
270*2+30L/min |
|
Max. Entladehöhe |
7135mm |
|
Arbeitsdruck |
37MPa |
|
Max. Grabtiefe |
7370mm |
|
Hydrauliktankvolumen |
310L |
|
Maximale vertikale Grabtiefe |
6380mm |
|
Gesamtlänge |
11187mm |
|
Max. Tiefbohrtiefe beim Ausheben auf 2,5 m Ebene |
7190mm |
|
Gesamtbreite |
3190mm |
|
Max. Grabentfernung |
11100mm |
|
Gesamthöhe (oberes Ende des Auslegers) |
3180mm |
|
Max. Aushebungsabstand am Boden |
10910mm |
|
Gesamthöhe (Dach der Kabine) |
3165mm |
|
Min. Wenderadius |
4265mm |
|
Bodenfreiheit des Gegengewichts |
1190mm |
|
Max. Höhe bei minimalem Wenderadius |
8500mm |
|
Minimale Bodenfreiheit |
498mm |
|
Heckwendekreis |
3525 mm |
Kompakt und agil mit hervorragender Anpassungsfähigkeit an enge Bereiche:
Mit einer Gesamtlänge von nur 1540 mm ohne Anbaugeräte und einer Höhe von 1390 mm sowie Spurkranzmaßen von 150×36×72 mm bewegt es sich mühelos durch Wohngebiete, historische Straßen, Gewächshäuser und andere beengte Räume. Der geringe Bodenabstand ermöglicht das Befahren leicht welliger Flächen und minimiert die Bodenbelastung während des Betriebs.
Leistungsstark und umweltfreundlich, konform mit grenzüberschreitenden Normen: Der 13,5-kW-Briggs & Stratton-Motor arbeitet mit natürlicher Aspiration und liefert eine stabile Leistung bei kalibrierten 3000 U/min. Durch die Einhaltung der strengen Abgasnormen Euro 5 und EPA erfüllt er anspruchsvolle Umweltanforderungen sowohl national als auch international. Der 5-Liter-Kraftstofftank bietet ausreichende Ausdauer für kleinere Einsätze.
Hochgradig vielseitig mit mehreren Anbaugeräten und hervorragender funktionaler Skalierbarkeit:
Unterstützt den schnellen Wechsel von über 30 Anbaugeräten, einschließlich Schaufeln, Schneepflüge, Kehrmaschinen, Greifer und Bohrer. Mit einer Ausbruchkraft von 350 kN bewältigt es leichte Grabungs-, Lade- und Räumarbeiten. Ausgestattet mit einer Dreipunkt-Aufhängung und einem Hubzyklus von 9 Sekunden für eine verbesserte Betriebseffizienz.
Bedienerfreundlicher Betrieb mit überschaubaren Wartungskosten:
Das aufrechte Bedienerkonzept vereinfacht die Abläufe, während die wichtigsten Wartungskomponenten übersichtlich angeordnet sind. Kernkomponenten verwenden bewährte Modelle, verschleißintensive Teile wie Ketten bieten eine hohe Austauschbarkeit. Dies erleichtert die Beschaffung und den Austausch von Ersatzteilen und reduziert so die Stillstandszeiten und Kosten der Ausrüstung.
Stabile Raupen mit hervorragender Anpassungsfähigkeit an Arbeitsbedingungen:
Das verfolgte Fahrkonzept, kombiniert mit einem ausgewogenen Bodendruckverhältnis, minimiert Schlupf und Einsinken auf rutschigen Oberflächen oder weichem Ackerboden. Die Fahrgeschwindigkeit von 0–6 km/h erfüllt die Anforderungen an die Manövrierfähigkeit vor Ort und eignet sich für den Betrieb in unterschiedlichem Gelände.
